一、產品概述

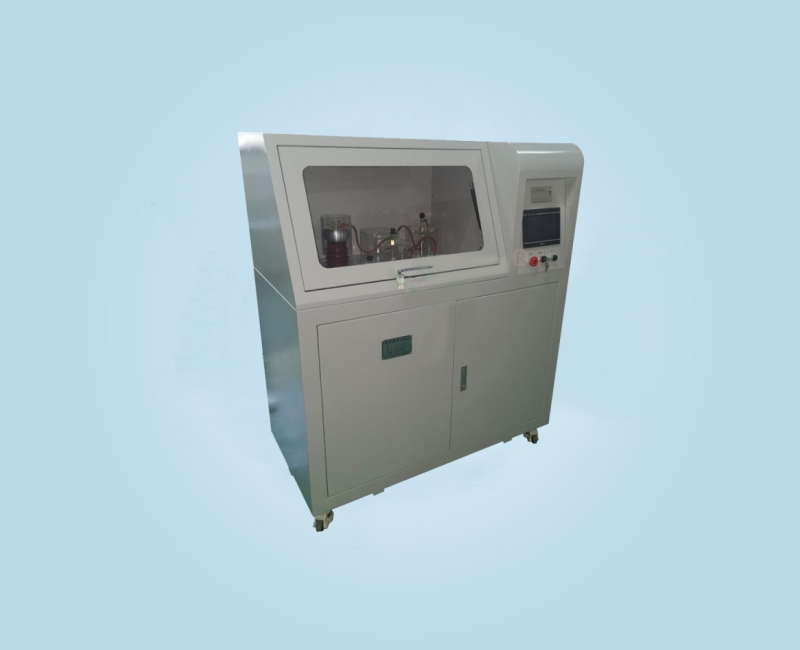

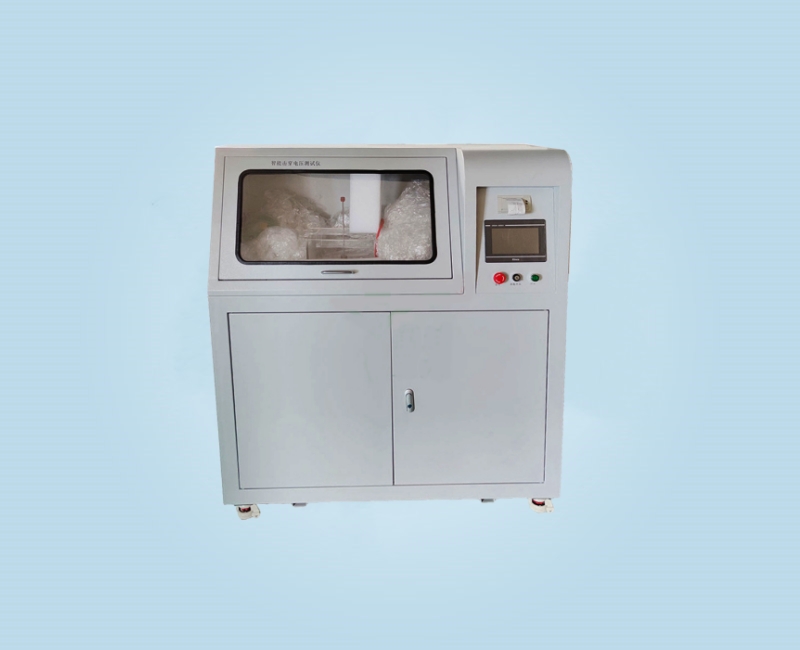

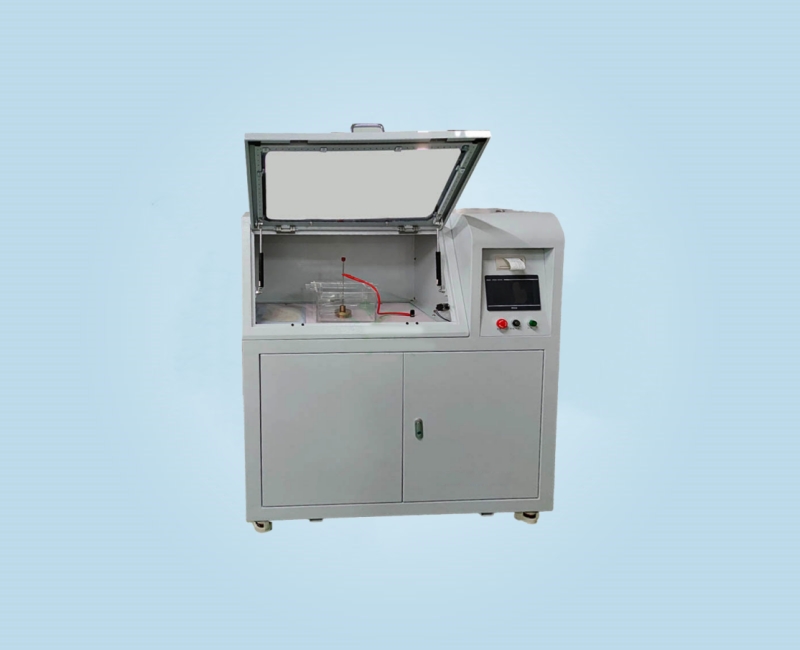

WXCL-60系列 電壓擊穿試驗儀根據國家GB1408.1-2006《絕緣材料電氣強度試驗方法》其作用可稱為電氣絕緣強度試驗儀、介質強度測試儀等。其工作原理是：把一個高于正常工作的電壓加在被測設備的絕緣體上，持續一段規定的時間，加在上面的電壓就只會產生很小的漏電流，則絕緣性較好。程控電源模塊、信號采集調理模塊和計算機控制系統三個模塊組成測試系統，帶報警和時間控制功能。

WXCL-60系列 電壓擊穿試驗儀主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下擊穿強度和耐電壓的測試。

廣泛應用于電力電子行業、機械工業部、研究所、軍工研究、絕緣材料生產單位的高電壓擊穿試驗而設計制造的。

二、產品特點

1、由設備為觸摸屏進行操作控制。

2、如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。

3、設備具有試驗參數記憶功能，相同試驗條件不需要每次試驗都進行設置，且斷電仍會記憶最后一次試驗設置參數。

4、試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。

5、控制面板簡潔，功能標注明確，操作簡單。

6、可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以實時舍棄不理想的數據。

7、設備試驗界面采用實時顯示的方式，更方便試驗過程的觀看。

8、設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會彈出警告，在滿度（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。

9、設備配有三色報警。（選配）

三、產品裝箱單

電壓擊穿試驗儀：1臺

輸入輸出連接線：1套

設備接地線：1根

試驗電極：2副

產品說明書：1份

產品合格證：1份

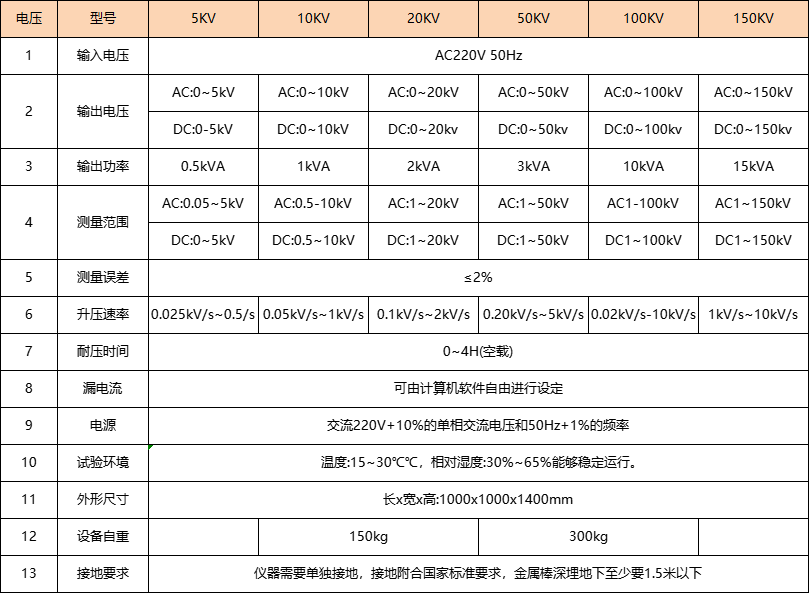

四、詳細參數
