一、產品概述

1、常規用途

為了滿足變壓器鐵芯電流的測量需要，本公司研制了一款抗干擾變壓器鐵芯接地電流測試儀產品。WXCE-10A變壓器鐵芯接地電流測試儀采用全新數字電路，具有高效率、體積小、重量輕等特點。專用電流鉗選用最新CT雙層磁性屏蔽技術及零輸入阻抗電流測量技術，幾乎不受外界磁場及電場干擾的影響，確保了采集測量的高精度、高穩定性和高可靠性。手持式主機由ARM處理器控制，自動完成自檢、數據處理、波形顯示等功能。

本儀器適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試，能及時地快速發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具，同時也可適用于通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域線路或設備的電流、諧波、漏電流測試。

2、依據標準

WXCE-10A 變壓器鐵芯接地電流測試儀依據的相關標準如下表所示：

二、產品信息

2.1突出優勢

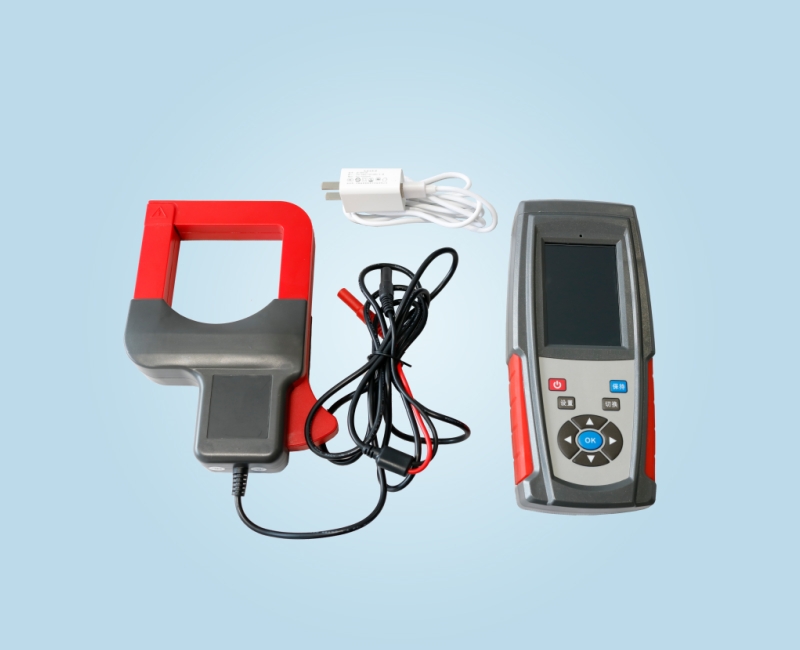

1、本儀器由手持式主機和專用電流鉗組成。

2、適用于變電站、發電廠測量變壓器鐵芯接地電流、諧波、間諧波、總諧波率、漏電流、頻率、波形等。

3、采用3.5寸彩色液晶屏，能實時顯示被測電流的大小及波形，中文圖形界面，操作直觀。

4、專用電流鉗選用特殊合金，雙層磁性屏蔽技術，外界磁場影響小，抗干擾能力強，確保常年無間斷測量的高精度、高穩定性、高可靠性。

5、非接觸測量，不必斷開被測線路，安全快速。

6、整機采用32位高速DSP和FFT變換、數字濾波等技術，抗干擾能力極強，確保數據準確可靠。

7、內置大容量鋰電池，可設置自動關機時間和自定義編輯試品編號，方便現場使用，正常工況可連續工作8小時以上。

8、測試程序簡單高效，儀器自動測量，波形顯示。

9、菜單簡單友好，顯示數據圖表清晰易讀，陽光下可清晰顯示。

10、儀器帶有萬年歷、數據存儲高達104組，關機不丟失數據。

2.2 技術指標
