一、產品概述

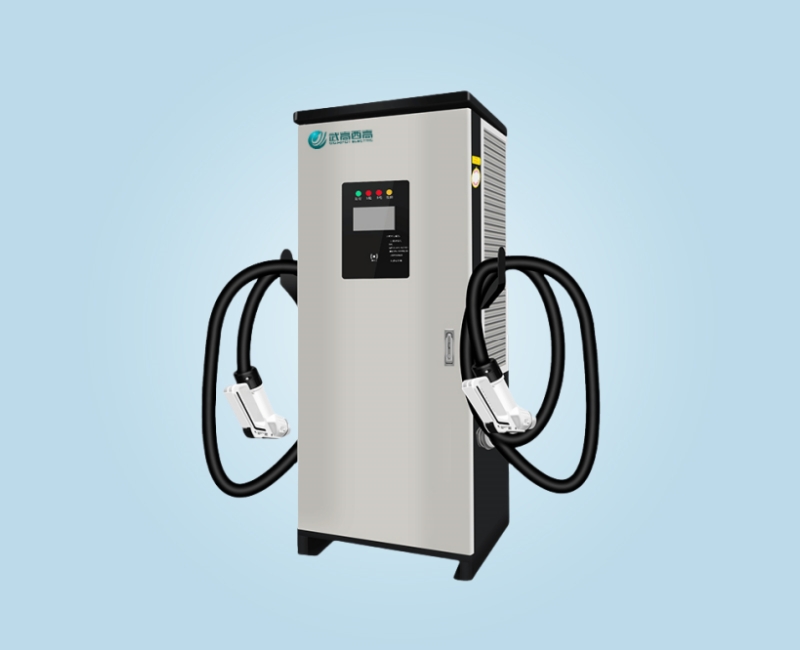

       WX-EVPD2-280/320/360/400一體式雙槍直流充電樁(落地式)是我司自主研發的電動汽車直流充電樁,主要用于對電動汽車進行快速充電，支持雙槍同時充電，適用于電動重卡等大型設備充電(可選雙槍并充)。該產品可安裝在戶外，防水，防塵設計，防護等級IP54。

       本產品將交流配電單元，防雷單元，充電機單元，監控單元底層數據采集單元，計量單元，直流輸出單元組裝在一個柜體內，直流充電樁采用模塊化設計，兩者配合，通過線纜連接，具有安裝調試方便，運行維護簡單等特點，是電動汽車戶外直流快速充電的理想選擇。

二、技術參數

輸出端口：雙槍
       輸出功率：280kW/320kW/360kW/400kW
       外殼材質：金屬

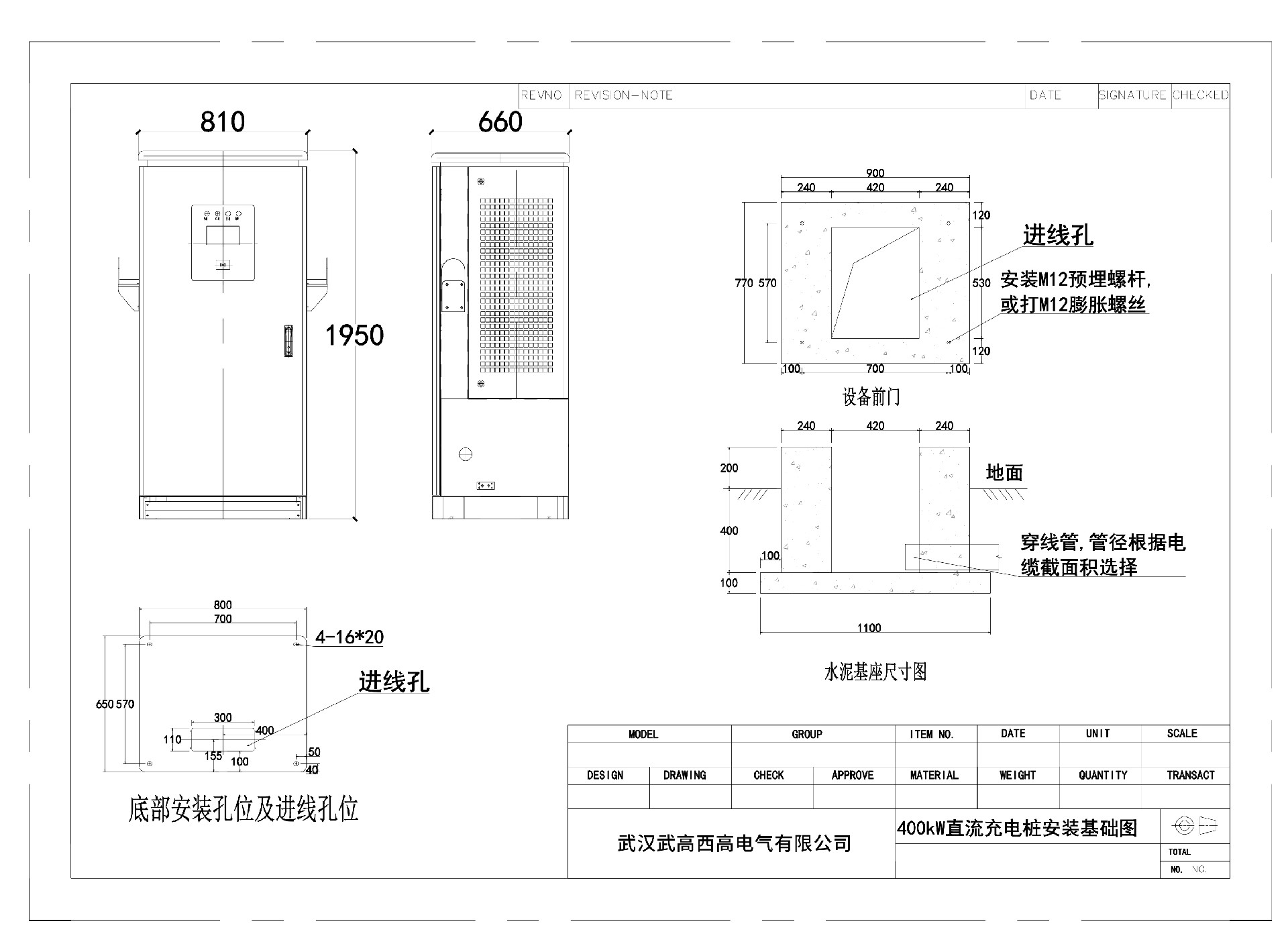

       安裝基礎圖

三、主要功能

1、充電設備采用多臺高頻開關電源模塊并聯冗余備份運行，組成大功率充電系統，模塊件均流不平衡度≤5%，具有可靠性高,易于維護等特點。
2、電源模塊采用 LLC 諧振技術提升了電源效率，充電系統效率高達 95% 以上。
3、分段式恒定功率設計，寬范圍設定輸出電壓；電流可以大幅度提升充電速度。
4、電源模塊自帶標準隔離 CAN 通信口與監控通信。
5、充電系統設有獨立的監控器，與人機交互界面及上位機等交換信息，監控系統運行。
6、人機交互界面采用高性能 ARM 芯片和7寸高亮彩色顯示觸摸屏，人性化設計，操作簡單，使用方便。
7、人機交互界面通過 CAN總線和電池管理單元(BMS)或車在儀表連接。根據電池巡檢(BMS)的給定參數運行，設定不同的充電運行模式，實現快速充電。
8、設有完善的保護功能如交流輸入過/欠壓保護、交流過流保護、交流缺相保護、交流漏電保護、直流輸出過壓保護、短路保護、過流保護、過溫保護、輸出防倒灌保護等。
9、觸摸屏實時顯充電時間、電壓、電流、電量、費用等信息。
10、本設備單個充電終端出現故障無法充電時，不會影響其他充電終端的正常使用。
11、每個充電終端都具備智能充電方案，可以實現最大功率輸出。
12、本司有自研充電平臺，支持與其他平臺系統對接，手機后臺實時查看當前充電時間、電壓、電流、電量、費用等信息。
13、PC端后臺可對充電樁進行管控，查看充電樁各類信息，包括刷卡記錄，并支持文件導出。
