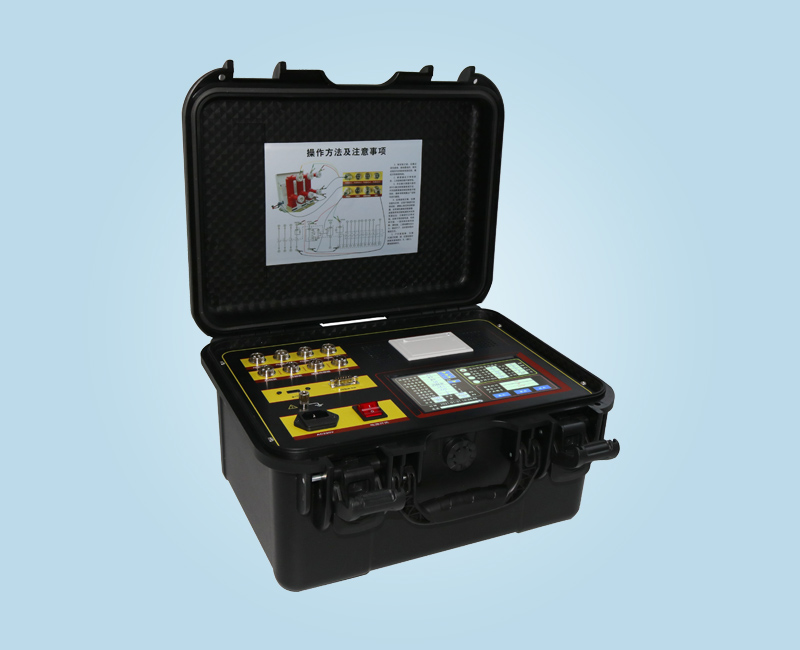

WXKC-8A 高壓開關動特性測試儀
產品分類： 開關測試儀器
WXKC-8A 高壓開關動特性測試儀以單片機為核心進行采樣，處理和輸出，采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
訂購熱線：151-0279-6561（微信同號）
立即咨詢★ 產品介紹
WXKC-8A 高壓開關動特性測試儀 是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
★ 產品特點
1、適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器（列車斷路器）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及（閉鎖電源和干接點控制選配）等功能。配有高速熱敏打印機，方便現場打印測試數據。
2、7寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。
3、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC20～270V可調電源，電流20A。具有短路保護功能，如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。
4、配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。
5、主機可存儲100組現試驗數據，機內實時時鐘，便于存檔。
6、配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。
7、內部抗干擾電路可滿足500KV變電站內可靠使用。
★ 產品參數
時間測量 | 12路 固有分閘（合閘）時間 |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期之差（0～99ms） | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 內觸發測試范圍：0.01ms～10000ms，分辨率：0.01ms, | |
| 外觸發測試范圍：0.01ms～20000ms， | |
分辨率 | 999ms以內分辨率：0.01ms |
| 1000-9999ms分辨率：0.1ms | |
| 10000ms以上分辨率：1ms | |
| 200ms以內準確率：0.05%±1個字 | |
| 速度測量 | 剛分（剛合）速度，指定時間段(行程段或角度段)平均速度 |
測速范圍 | 1mm傳感器 0.01～25.00m/s |
| 0.1mm傳感器 0.001～2.50m/s | |
| 345°角度傳感器 1周波/ 0.01° | |
| 行程測量 | 動觸頭行程（行程），接觸行程（開距），超行程，過沖行程或反彈行程 |
| 測量范圍 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm （可選配100-1000mm任意長度的直線傳感器） |
| 旋轉傳感器：345о旋轉傳感器，測量范圍：0-1000mm，分辨率:0.1о | |
| 電流電阻范圍 | 電流≤30A,分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω |
| 儀器電源 | AC 220V ± 10%；50Hz ± 10% |
| 直流電源輸出 | DC20～270V連續可調，DC220V≤ 20A(短時)。功率：4400W |
| 外觸發觸發電壓 | AC/DC10-300V，電流≤120A |
隔離開關或儲能到位斷路器測量范圍 | 電壓輸出：DC20～270V（可調） |
| 電源輸出時間：0.01-10秒（可設置） | |
| 斷口信號至大采集時間為10秒 | |
| 可測斷口合、分閘時間、三相不同期、彈跳時間及次數 | |

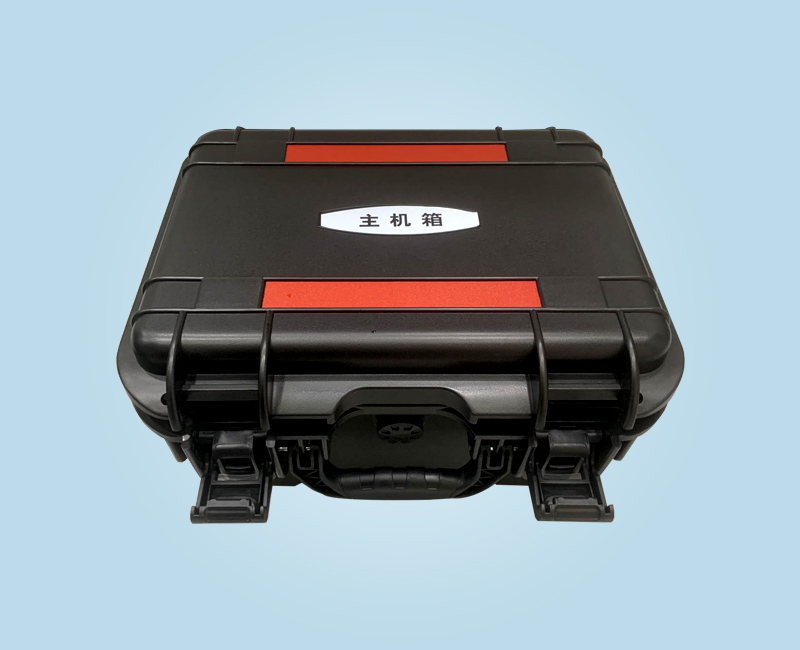

| 主機體積 | 360×260×170mm |
| 使用環境 | -20℃~+50℃ |
| 相對濕度 | ≤90% |
